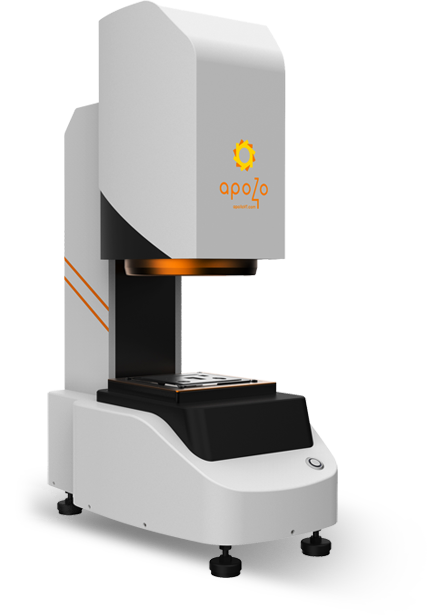

Apollo Avision Quick Dimension Measuring Machine

The system hardware can inspect and measure dimensions of all types of a 2D geometrical figure by working with the precise measurement software. An outer volume of the product is small, and the product has a simple structure and a high level of intelligence. Therefore, according to just simple manipulation, the product can measure and inspect components with the highest inspection speed, high stability, and the best accuracy so as to inspection any raw material and perform quality control in assembly and production lines. Since it has a stable body structure, it performs quick and easy operations regardless of a shape or color.

  • Measurement precision
    ± 2 ㎛
  • Repeatability precision
    ± 2 ㎛
  • A large area
    φ200
  • High-resolution
    Digital camera with high image quality

Features of the product

You only have to place a part that needs to be measured on the measurement stand and perform just a one-touch operation to finish measurement of dimensions.

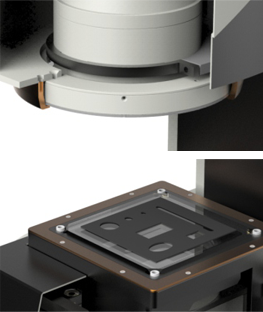

All images of the measurement part can be collected at a time, by using a centrifugal optical system having a large sample base and a great depth of field.
aVision program performs measurement automatically according to an automation process.
aVision program can measure 20 dimensions in a second, and has higher efficiency compared to the existing measurement facilities.

SPECIFICATION

Model No. aVision-50 aVision-100 aVision-200
Measurement range φ50mm φ100mm φ200mm
Repeatability precision ± 2㎛ ± 3㎛ ± 3㎛
Measurement precision ± 2㎛ ± 4㎛ ± 6㎛
Minimum display unit 0.1㎛
IMAGE SENSOR High-resolution CCD CAMERA
Lens TELECENTRIC LENS
BACK LIGHT CO-AXUAL LED (Green LED)
LIGHT RING LED (White LED)
A range of movement in a Z-axis 40 mm
Load in a Z-axis 3kg
Moving structure X Y Z
Moving speed 100mm/3
Monitor 23.6" Monitor
Specifications Intel i7 CPU / 8G Memory / 2GB independent graphics card / 500G Hard disk / 64-bit win10
Temperature 5 ℃ - 35 ℃
Humidity 10%-80% (Non-condensation)
Power supply 100-240VAC 50/60Hz
Weight About 16kg About 18kg About 20kg
Outer dimensions 460mm x 270mm x 690mm (WxDxH)
