ONE-CLICK MEASURING INSTRUMENT

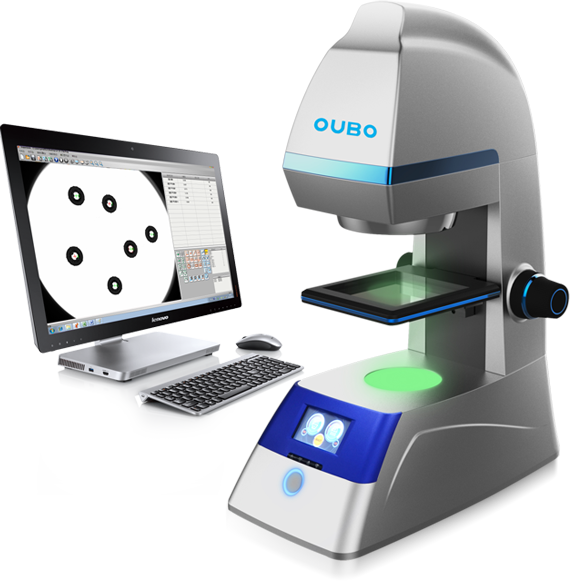

원클릭 형상측정기
장비의 특별한 셋팅없이 한번 클릭으로 측정을 끝낼 수 있습니다.

이 시스템은 고효능의 정밀 이미지 처리계산방식을 도입하였고 독립적으로 연구개발한 광학시스템으로 고해상도 CCD 및 TELECENTRIC LENS가 이미지를 놓치지 않으며, 소프트웨어를 통한 이미지 처리분석을 통하여 정밀하게 기계 부속품의 필요한 치수를 측정합니다. 이 시스템은 기존의 측정방식을 뒤엎고 신속한 이미지 측정의 새로운 시대를 열었습니다. 단지 원터치 하나만으로, 빠르게 측정하고, 어떠한 번거로운 측정이라도 쉽고 빠르게 측정할 수 있습니다.

올인원 측정시스템은 업무처리 효율을 향상시켰고, 원가절감을 통해 고객님의 더 큰 이윤을 얻을 수 있게 해줍니다. 안정적인 동체구조로 샘플의 어떠한 형상 또는 어떠한 색상이든 관계없이 사용자에게 편안함을 제공합니다.

  • 측정정밀도
    ± 2 ㎛
  • 반복정밀도
    ± 1 ㎛
  • 대면적
    95mm x 80mm
  • 고해상도
    500만화소CCD

상품특징

신속성
설치후, 단 원터치로 모든 측정 완료
정확성
어떠한 사람이 측정하더라도 같은 측량 결과획득
간단함
훈련이 필요치 않으며, 어떠한 사람도 간단하게 조작가능
편리성
측정대상을 아무렇게나 놓을 수 있고, 고정지그가 필요없으며. 한번에 전체구간 측정 가능
자료화
측정 완료 후 원버튼으로 즉시 모든 측정결과 보고서 출력
반복정밀도
어떠한 사람이 조작하더라도 모두 동일한 측정결과 획득

SPECIFICATION

모델번호 VL-M30 VL-M60 VL-M80
IMAGE SENSOR 500만화소CCD
렌즈 더블 원심 렌즈
범위 25mm X 20mm 80mm X 60mm 95mm X 80mm
측정정밀도 ± 2㎛ ± 4㎛ ± 5㎛
반복정밀도 ± 1㎛ ± 1㎛ ± 1.5㎛
중량 25kg 50kg 50kg
조명시스템 DIGITAL FLAT BACKLIGHT, PRONT LIGHT
소프트웨어 INSPECTACLE 1.0
컴퓨터 사양 Intel I5 CPU 4G 메모리
모니터 21.5인치LCD모니터
외부출력 판단출력 PASS, FAIL, NULL
외부환경 20%~80% RH
측정시간 < 5초 (100개 치수이내)
소프트웨어 기본측정기능 점, 선, 원, 원호, 각도, 거리
부가기능 교차, 평형, 균분, 수직, 접촉
기하공차 위치공차, 형태/위치공차, 치수공차

소프트웨어 소개

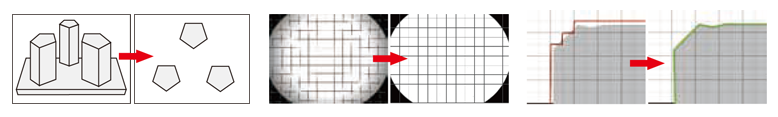

고정밀도 측정
  • 대형 초점심도 원심렌즈를 사용하여, 단차(계단현상)로 인한 상의 흐림과 크기형태의 변형현상의 발생하지 않고, 상품이미지의 뒤틀림이 발생하지 않으며 측량소프트웨어의 우수한 알고리즘으로 모든 시스템의 고정밀 측정이 가능하고, 측정샘플의 정확한 측정치를 보증합니다.
  • 왜곡 방지 렌즈를 사용하여 상품이미지 왜곡을 바로잡고, 이로 인하여 시야범위 내 더 정확한 측정 프로세스를 실현합니다.
  • 화소 분할기술을 사용하여, 더 높은 수준의 측정 정밀도를 보증합니다.
한번 클릭으로 대량측정검사 가능

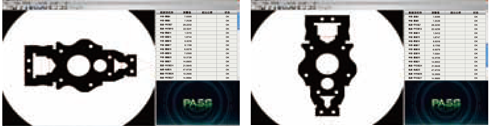

  • 측정에 필요한 조작은 단지 측정샘플을 측정대위에 “놓고“ 측정시작버튼을 “누르면“ 순식간에 많은 양의 치수를 측정합니다. 뿐만 아니라 단일 상품도 빠른 속도로 측정을 진행하고, 동시에 시야범위 내 보이는 모든 동일한 검사항목의 합불판정을 빠르게 진행하며,한번에 많은 부품을 측정합니다.
주간적인 오차를 해소 (사람으로 인한 오차 해소)

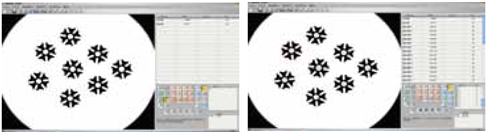

  • 사람이 작업함으로 인해 발생하는 측정오차가 발생하지 않고, 자동으로 측정대상의 위치방향을 조절하며, 설정한 측정점에 대해 측정을 진행합니다. 측정지그가 별도로 필요하지 않고, 상품을 임의로 위치하더라도, 시야범위 내에 존재하기만 한다면, 소프트웨어가 정밀하게 부품을 감지하여 정확한 측정을 진행합니다.
  • 범위내 피사체의 전체형상을 한번에 빠르고 정확하게 측정하고, 순식간에 다(多)치수를 측정하며, 업무효율을 대폭 높여, 귀하의 많은 시간과 생산원가를 절감할 수 있습니다.

보고서 출력
  • 검사결과 보고서 및 통계보고 역시 원터치 방식을 통해 출력할 수 있습니다. 수치값 전송 및 컴퓨터 입력 등 번거로운 과정은 불필요합니다.
  • 측정결과는 EXCEL, WORD, TXT등 형식으로 출력되며, 간단하게 측정 데이터를 활용할 수 있습니다.

소프트웨어 부가기능

SPC관리통제
  • SPC데이터 통계기능이 있어 1개 또는 여러 치수를 SPC관리통제를 통해 대조할 수 있고, 측량 후 확정된 측정 데이터를 읽어 들이고 동시에 표시할 수 있습니다.
  • SPC, 즉 공정 통계 관리는 업체의 품질관리수준을 향상시키는 효과적인 방법으로 편리하게 품질을 보증하고 또는 기타부서에서 바로 데이터 및 보고서를 얻을 수 있습니다.
공차 설정
  • 사용자는 상응치수에 대한 공차를 설정할 수 있고, 측정시스템은 자동으로 상품의 실제측정치와 사용자가 설정한 공차로 해당 상품이 합격여부를 판별한다. 합격은 “PASS”를 표시하고 그렇지 않을시 “FAIL”을 표시하며, 측량대기 표시는 “WAIT”, 부품을 시야내에 알맞게 놓치 않았을 시 “NULL”을 표시합니다.
부품 대조
  • 사용자는 상품의 테두리 DXF도면을 소프트웨어로 불러들여 설정한 상하한 공차를 근거로 영상내에 부픔의 테두리를 표시하는데 MASTER도면은 빨간색 테두리 기준의 도형, 두 녹색선으로 MASTER도면은 테두리와 구분하여 위아래 한계도형에 놓으면 실측샘플 테두리 도형을 기준으로 직접적인 부품 테두리를 관찰을 통해 어떤 구역에서 공차가 발생하는지 알 수 있다. 이는 검측 상품의 합격여부를 검토하는 직접적인 방법 중 하나입니다.
최고점 찾기
  • Inspectacle 측량 소프트웨어는 이러한 상황에서 A변과 B변을 전체 평판의 최고점에 맞추어 빠르게 측정하는 것에 초점을 맞추었습니다. 고객이 원하는 데이터 역시 이 두 점의 거리입니다.
  • 상품에 하나의 부품좌표계, 즉 상품좌표계를 만들어지기를 원하는 고객을 위하여 소프트웨어는 도구를 제공하였고 바로 어떠한 구역이든 바로 해당하는 좌표계의 최고점을 찾을 수 있게 하였습니다.
