HOMESolution CCD 광학측정기

CCD 광학측정기

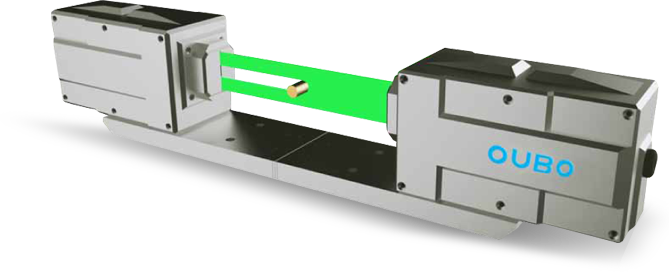

CCD Optical Micrometer

고성능에 도달한 녹색LED

녹색LED가 평행으로 목표에 빛을 발사하여, 물체의 가장자리를 CCD에 투사하고, CCD는 이미지의 밝은 부위와 어두운 부위를 수집함과 동시에 그 가장자리를 검사하고, 획득한 지름, 변위 등의 측량값을 얻습니다. 기존 레이저에서 알려주는 지점을 클릭해서 스캔하는 원리와는 다르고, 본 시스템은 무마모/고정밀CCD측량원리를 사용하여, 사용수명과 정밀도를 높였습니다. 별도로 본 시스템은 높은 정밀도, 높은 측정효율, 측정 구성체의 유지보수, 데이터 스토리지에 데이터 입력, 최강 경보기능 등 장점이 있습니다.

  • 새로운 방식
    녹색LED와CC결합
  • 초고속
    1000회 매초 수집
  • 고정밀
    측정 정밀도±5μm
  • 최고 내구성
    유지보수 주기 30000시간

특징

최고속의 견본 추출 효율을 가지고 있고, 1000회/초의 수집율에 달합니다.
업계 최고의 정밀도, 측정정밀도는 ±5μm에 달합니다.
새로운 형식의 측정방식, 간단 조작, 인위적 오차 없음
독창적인 “無 시동부 구조”, 수명이 길고, 각종 환경에 적합합니다.

적용사례

  • 큰 직경측정

  • 고속와이어로드 외경측정

  • 두께측정

  • 변위측정

  • 진원도 측정

  • 위치값 측정

SPECIFICATION

검측 부속품
검사 항목 바깥 지름과 흔들림
부품 직경 φ8mm - φ25mm
검사 해상도 ±0.001mm
정확도 눈금정밀도 ±0.005mm
검사 속도 1,000회/s
무싱보증기간 30,000시간 (하루 12시간 작업시간을 기반으로 6년 무료수리)
작업방식 연속
소비전력 < 10W
광전단위 보호등급 IP54
작업방식 24시간X7일 연속 작업가능
작업환경 -10℃~40℃,온도10%170%
공급전원 220V 15A
