HOMEOptic Solution ZOOM LENS SYSTEM

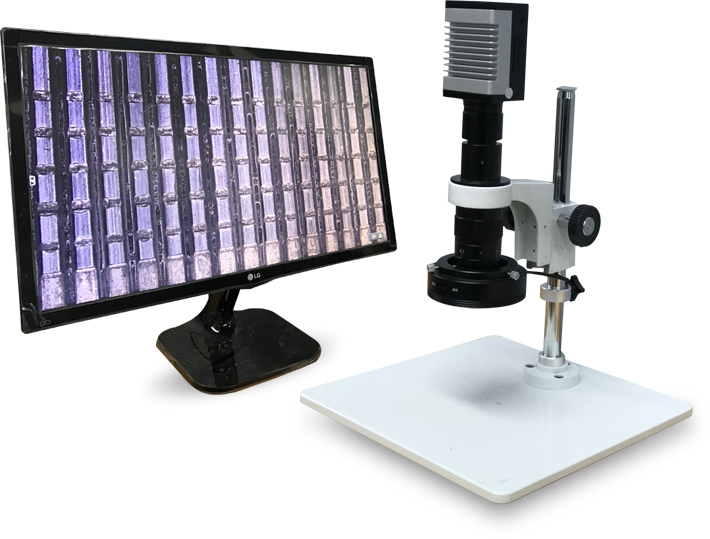

ZOOM LENS SYSTEM

Camera (Full HD)
- HDMI 케이블을 활용한 1080P 카메라
- SD Card를 활용한 저장 기능
- 무선 마우스를 활용한 기능 조작
- Frame Rate : 60
링 조명
- White LED 링 조명
- 전원 on/off & 광량조절기능

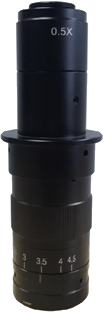

줌렌즈
- 0.7x~4.5x Non Detent 타입

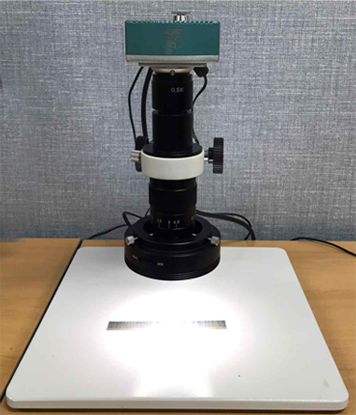

스테이지
- 300x300x300 (W/D/H)
- 사각형 하판 Base
- Focus Arm : 조동조절

특장점

Application
- 20~450배 다양한 배율 선택 가능
- 폭넓은 분야 대응 가능
선명한 영상 재현
- 고해상도 Full HD 화질
- HDMI를 적용, 선명하고 빠른 영상출력
호환성
- 필요에 따른 선택적 조합 가능 (카메라, Zoom lens, 조명 등)
편리성
- 쉽고 간단한 설치 및 조작
- 효율적 검사 가능

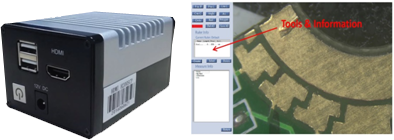

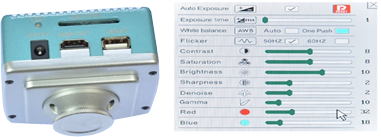

CCD

  • HDMI를 통한 영상전달로 선명한 영상의 빠른 전송으로 딜레이 없이 빠른 검사 가능
  • HDMI를 통해 자체 저장기능을 보유하여 손쉬운 DATA관리가 가능.

조명

  • LED조명, 광량 조정이 가능
  • 검사 대상에 따라 조명은 변경이 가능 (반사 감소, 엣지 강화 등의 기능이 필요한 경우 선택적으로 조명을 변경하여 최적의 이미지 구현)

줌렌즈

  • 줌렌즈의 경우 40~250배 내외(15mm)의 영상배율을 기본으로 하여 적용.
  • 넓은 면적을 검사해야 하는 경우 추가적으로 30mm 내외를 검사할수 있도록 구성이 가능.
HDMI 모니터 검사시 이점
  • - 검사자 눈의 피로 현저히 감소
  • - 선명한 화질로 정확한 검사가능
  • - 모니터 FULL화면으로 확대하여 검사하는 효과
PC를 통한 검사시 이점
  • - 파워풀한 데이터 관리
  • - 측정데이터 저장 관리

※ USB와 HDMI 동시출력 가능


SPECIFICATION

Camera
구분 HDMI CAMERA HDMI CAMERA
Image Sensor 1920X1080 FULL HD
(1/2.86 inch)
1920X1080 FULL HD
(1/3 inch)
Advantage 60 FPS 의 빠른 응답속도
OSD 활용가능(마우스)
2차원 측정가능
다양한 측정 툴 제공
Storage SD Card(정지영상) SD Card(정지영상, 동영상)
Output HDMI, USB2.0 HDMI
Lens Mounting C Mount C Mount
LENS
구분 TSND-745 TSD-745 TSND-750
배율 0.7~4.5X 0.7~4.5X 0.7~5X
디텐트 여부 No. Yes. Yes.
TV-Adapter 0.5X, 1X 0.35X,0.5X,1X 0.5X(Only)
보조렌즈 0.5X, 2X (Optional) 0.5,0.75,1,1.5X (Required) 1x (Required)
