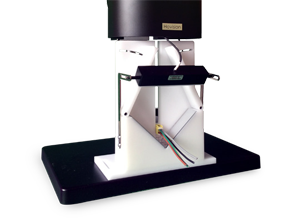

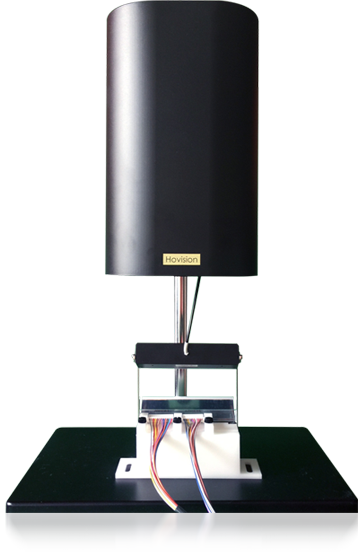

HOMESolution 하네스 비젼검사기

하네스 비젼검사기

고해상도 카메라를 이용해 하네스의 배선과 단자의 불량 여부를 고속으로 검사합니다
  • 산업용 카메라 : 5Mp
  • 고해상도 렌즈
  • LED 특수 조명
  • 커넥터용 유니버설 지그
  • 1~2초이내 검사 결과 도출
  • 인터넷에 의한 원격 A/S 시행
  • 배선과 단자 동시 검사 가능

  • 2열 배선 하네스 비전검사기
    1대의 카메라로 2열 하네스의
    ‌배선과 단자 동시검사(특허등록)

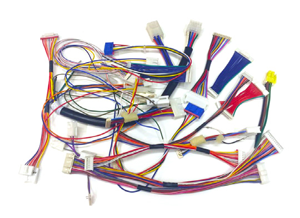

  • 와이어 하네스
    자동차, 가전제품 등의 다양한 분야에서 전기장치에 전류와 신호를 전달
  • 최소 PC 사양
    • CPU : 듀얼코어 2.0GHz 이상
    • RAM : 2G 이상
    • 모니터 해상도 : 1204 x 768 이상 (단자검사용 : 1920 x 1080)
    • 저장공간 : 32G 이상
    • USB 포트 : 2개 이상
    • OS : Windows 7 이상
    • 인터넷 : 연결 가능

Wiring & Terminal Inspection

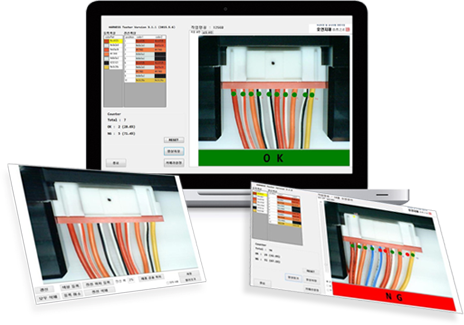

1열 배선 검사
제품별 검사 프로그램 등록이 매우 간편해 누구나 쉽게 사용 가능합니다
  • 배선 불량여부 검사 기능
  • ‌듀얼칼라(스트라이프)‌전선 인식
  • ‌검사수량 표시 (Total, OK, NG)
  • ‌검사수량 Reset 기능
  • 영상저장 기능
  • 색상등록(싱글칼라, 듀얼칼라)
  • 전선위치 등록기능(전선수 제한없음)
  • 제품 검출 위치 감지 기능
  • 프로그램 저장 및 불러오기 기능
  • 전선위치 자동 추적 기능
  • 전선의 인쇄문자와 마크 인식 제외 기능
  • 카메라 설정 기능
  • 1열 배선 검사용 지그 필요(옵션)
  • 2개 커넥터 동시 검사지그(옵션)

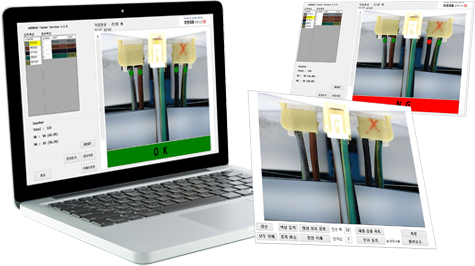

2열 배선 검사
특허 등록 된 기술로 2열 배선 하네스도 간편하게 검사 가능합니다
  • 2열 배선 불량 여부 검사 기능
  • 1열 배선 검사 기능 기본 제공
  • ‌1대의 카메라로 2열 배선을 한번에 검사 가능
  • 2열 전용 V블럭 검사지그 필요 (옵션)
  • ‌1열 배선 검사용 지그 (옵션)
  • ‌2개 커넥터 동시 검사지그 (옵션)
  • ‌‌‌하네스의 형태에 따라 검사지그는 별도 제작이 필요할 수도 있음

1열배선‧단자 검사
인공지능형 알고리즘 적용으로 신뢰성 높은 단자 검사 가능
  • 배선과 단자 불량 여부 동시 검사 기능
  • 1열 배선 검사 기능 기본 제공
  • ‌단자의 오삽,‌미삽 불량 검사
  • ‌인공지능 학습기능 도입
  • ‌‌‌배면 프리즘 2개 커넥터 동시 검사용 지그 필요 (옵션)
  • ‌‌‌1열 배선 단자 검사용 배면 프리즘형 지그 필요 (옵션

2열배선‧단자 검사
반사 프리즘 지그(특허)를 이용하여 1대의 카메라로 2열 배열 단자와 배선 동시 검사 가능
  • 2열 배선과 단자 검사 기능
  • ‌1,‌2열 배선 검사 기능 기본 제공
  • ‌‌‌2열 배선 중 1개 이상이 빠져 있는 제품의 검사에 적절
  • ‌단자 검사 전용 조명 추가
  • ‌‌‌2열 배선 단자 검사용 배면 프리즘형 V블럭 지그 필요 (옵션)
  • ‌‌‌하네스의 형태에 따라 검사지그는 별도 제작이 필요할 수도 있음

OPTIONAL ACCESSORIES

1열 검사지그 종류
  • 1열 배선 검사용

    가변 지그

  • 1열 배선 2개 커넥터

    동시 검사용 가변 지그

  • 1열 배선‧단자 검사용

    배면 프리즘형 가변 지그

2열 검사지그 종류
  • 2열 배선 검사용

    V블럭 지그

  • 2열 배선‧단자 검사용

    배면 프리즘형 V블럭 지그
