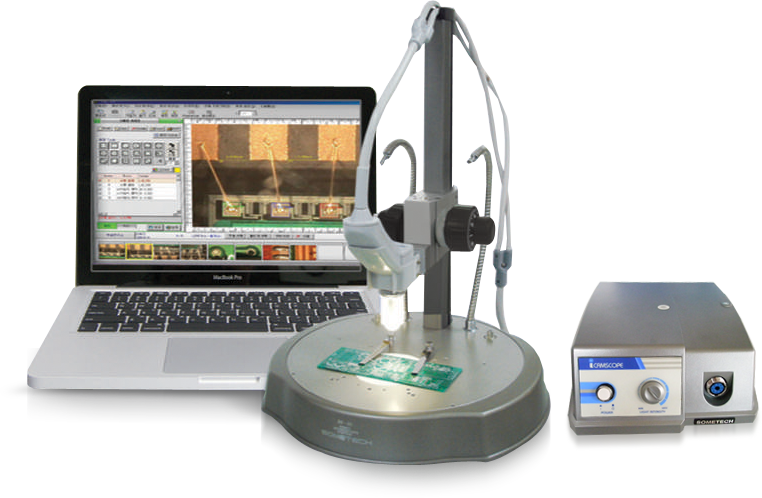

HOMEOptic Solution VMS

VMS

Video Microscope System

비디오 현미경 시스템

눈으로 볼수 없는 검사영역을 간단한 조작으로 확대, 관찰 분석합니다.

특징

고정밀도 측정
고선명, 고해상, 고화질의 41만 화소 1/3" SONY Super HAD CCDTM Camera와 렌즈를 통한 광학적 설계기술로 선명한 입체 영상을 접안렌즈없이 Monitor로 구현하여 작업자의 작업 능률을 향상시켜줍니다.
다양한 배율렌즈 지원
저배율에서 고배율까지 (~ X2400) 다양한 배율로 지원되어 산업체 및 학교, 연구 분야 등에서 다양한 용도로 사용되며, 뛰어난 심도와 선명도의 Lens로 입체감있는 검사가 가능합니다.
손쉬운 이미지 저장 및 처리
검사 후 저장하고자 하는 이미지를 Camera의 Memory/Live Button 또는 본체의 Foot Switch로 손쉽게 Capture하여 저장 후 이미지 처리 작업을 편리하게 지원합니다.
본체내 메모리 기능
PC에서 손쉽게 이미지를 불러 다양한 편집, 저장 및 출력 가능 (SD Card/USB)합니다. 또한 내/외장 메모리 (Max 5GB) 저장방식이며, 4/9/16분할 비교 가능합니다.

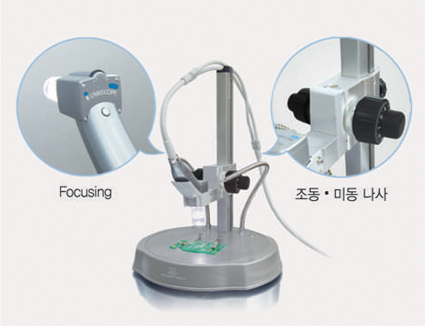

편리한 초점조절
Camera를 손에 들고 회전 Kncb 만으로도 간단히 초점을 조절 (Near ~ Far)하거나 또는 Stage-Viewer에 조동, 미동축 이동 나사를 이용한 손쉬운 조절로 최적의 영상검사가 가능합니다.

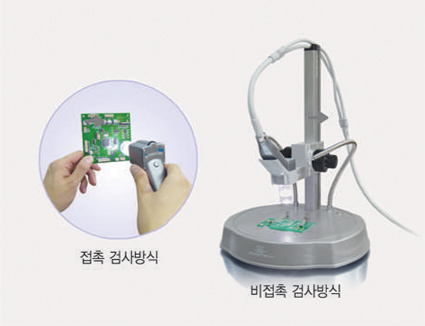

접촉/비접촉 검사방식
Stage Viewer에 Camera를 고정 후 조동, 미동나사의 작동으로 현미경처럼 검사가 가능하고 또 간편한게 Camera만으로 Sampling 작업없이 완제품 상태에서 접촉하여 검사하는 접촉식 검사 방식으로도 모두 사용할 수 있습니다.

최적의 조명방식을 다양하게 지원하는 Stage Viewer
Fiber Optic 냉광 조명 (Cold Light)에 의한 시료의 변형을 방지하고 낙사, 측사, 저사 조명을 지원합니다.
또한 1대의 Stage Viewer만으로도 반사광과 이미지 선명도를 향상시켜 3가지 Type의 빛 조사가 가능하며, 검사시료에 따른 다양한 조명선택이 가능하여 경제적입니다.
  • 접촉, 비접촉식으로 섬유, 공구, 귀금속 등의 검사시 용이 (접촉, 비접촉식)

  • Stage 거치시, 자유롭게 조명을 조사하여 빛 반사없이 금속, 재료, 일반표면 등의 검사에 사용 (비접촉식)

  • Stage하부조명을 이용하여 미생물, LCD, PDP 각종 Film등의 검사에 용이 (비접촉식)

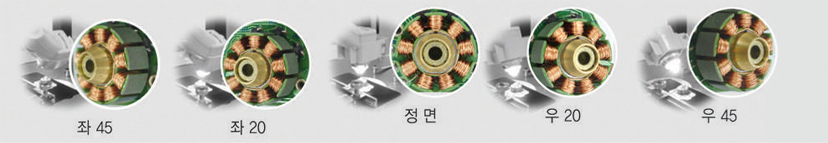

다양한 방향에서의 입체적인 관찰

Stage에 Camera 거치시, 위치가 0도에서 45도까지 좌, 우로 조절되어 측면 부위의 입체적인 검사가 가능합니다.

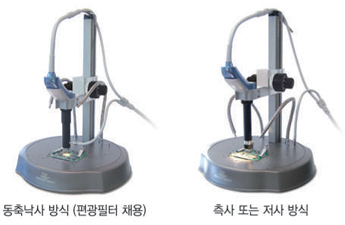

고배율 현미경 Option
  • 기존 고배율 검사시 난점인 심도와 초점조절이 쉽고 입체적인 검사가 가능합니다.
  • 경제적인 가격으로 저배율에서 고배율까지 (~X2400) 간단한 조작과 다양한 렌즈로 활용할 수 있습니다.
  • 1대의 제품으로 미생물, 금속, 섬유 등의 검사에 무한 적용이 가능합니다.
  • 동축낙사(co-axial)방식 조명을 지원하여 반도체 웨이퍼, 금속, 광물 등의 연마된 시료, Mirror면 등 반사가 심한 피사체의 섬세한 관찰이 가능합니다.

Stage Viewer Option
Cart Option

Lens Option
검사의 편리성을 더해주는 Stage Accessory
  • 크고 저사조명이 필요한 Sample의 Pattern 검사시 사용 ( X:75mm, Y:60mm)

  • 고배율 검사시 현미경 Stage와 같이 거치하여 사용 ( X:70mm, Y:40mm)

SPECIFICATION

ICS 사양
Image Sensor 1/3" color Sensor
Effective Pixels Lamp NTSC : 768 (H) X 494 (V) / PAL : 752 (H) X 582 (V)
12V/100W halogen lamp
Light intensity Adjustable (0~100W)
Dimension 209 (W) X 250 (D) X 101 (H)
Power supply 110 / 220 VAC, 50 / 60Hz
Output signal Composite : 1EA , S-Video : 1EA
Frame capture 4 frames (Memory type)
Memory display Single display, quad display(Memory type)
Horizontal resolution 460 TV line
Signal Process Digital Signal Processor (DSP)
AGC / White balance Auto
Min illumination 2 Lux
ELC On
Cable Power cable & Optic fiber
Stage 사양
조명방식 2분지 측사/저사/낙사 조명/동축 낙사
초점 조절 방식 미동 및 조동
Dimension 356(W) x 326(D) x 480(H)
