HOMESolution3D Profiling KH-8700

KH-8700

3D Digital Microscope

3D 디지털 현미경
업계 최고의 이미지 처리속도
  • 고성능 이미지프로세서 'GENEX' 엔진을 장착
  • 211만화소의 CCD 카메라로 1600 x 1200의 해상도에서 Real Time 24f/s의 속도로 이미지 구현
  • 라이브 이미지 출력의 정확성 및 관찰 속도 향상
  • 30,000시간 수면의 LED 조명으로 1일 8시간 사용시 10년 사용 및 램프 전력 소모 75% 감소
  • 21.5인치 Full HD 모니터 탑재로 고해상도의 화면 제공
  • 실시간 심도합성 및 3D 모델링 기능
  • 다양한 2D/3D 측정 도구 및 사용자 오류를 방지하는 Auto Calibration Select 기능

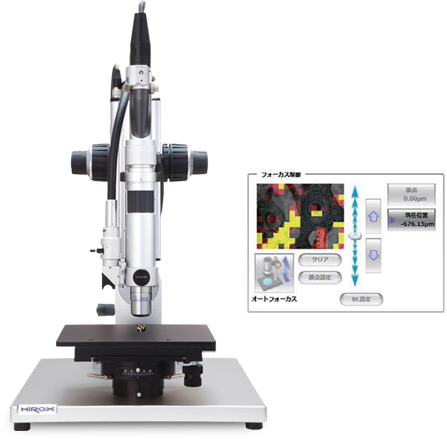

KH-8700 Point Auto Focus

클릭하는 포인트의 초점을 자동으로 맞춤
  • 전동 스탠드와 연동하여 마우스 휠과 포인트를 클릭함으로 간단하게 초점 변경
  • 0.05㎛/pulse의 초정밀 스테핑 모터 장착으로 미세 초점을 맞추기 용이
  • 현재 초점 상태가 화면에 표시되어 보다 정확하고 빠른 포커싱이 가능

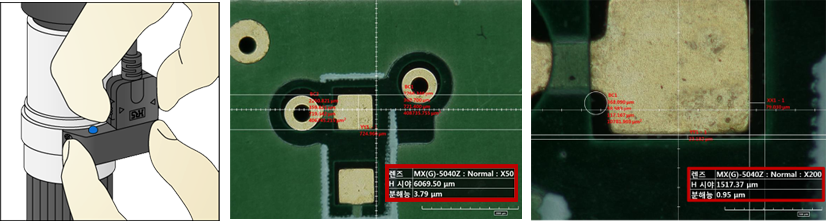

KH-8700 Auto Calibration Select

ACS Function
  • 렌즈, 배율, 시야, 해상도 정보를 실시간으로 인식
  • 렌즈나 배율에 맞추어 측정 값이 자동 교정
  • 실시간 교정 값으로 사용자 오류를 사전 방지

KH-8700 2D측정

편리하고 빠른 16가지 측정 툴 제공
  • 길이, 면적, 각도, 폭, 카운트 기능
  • 배율에 따른 Auto Calibration으로 사용자 오류 예방
  • 측정 데이터를 이미지캡쳐나 CSV파일로 저장

Automatic Count
  • 측정하고자 하는 한 개 이상의 개체를 자동 탐색하여 측정할 수 있는 기술
  • 개수, 최소값, 최대값, 평균, 합계, 표준 편차 등 측정

Multi View Measurement
  • 최대 4분할 영상지원
  • 기존 촬영 이미지와 비교 이미지 촬영 가능
  • 각각의 분할 화면마다 Auto Calibration 기능이 적용, 측정이 쉽고 빠르게 비교이미지 저장 가능

Digital Zoom Measurement
  • 마우스 휠 회전만으로 무한 배율의 디지털 줌
  • 픽셀 단위로 측정 포인트를 선택하여 오차율 최소화
  • 여러 사용자가 사용해도 동일 포인트 측정가능

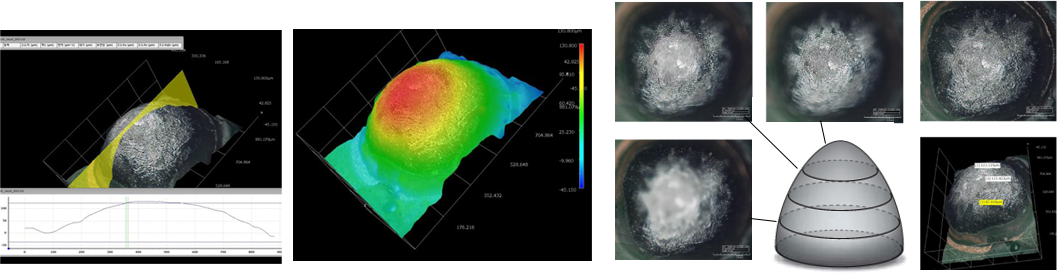

KH-8700 3D측정

실시간 심도합성으로 빠른 3D 모델링
  • Focus 조절 만으로 실시간 이미지 합성
  • 전체 초점이 맞는 2D/3D 이미지를 구현하여 시간단축
  • 3D 이미지의 포인트 높이 측정 및 비파괴 Profile 가능

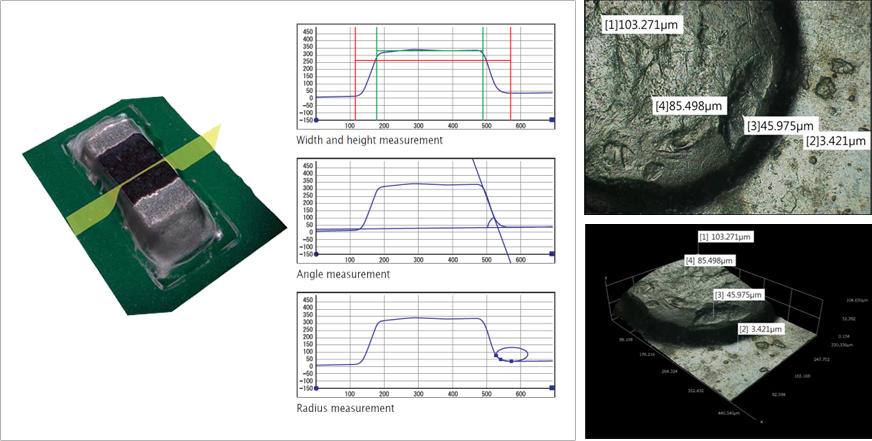

3D 측정만이 가능한 강력한 데이터분석
  • 높이, 거리, 각도, 부피, R값 등 다양한 측정
  • Ra, Rz, Rzjis의 조도 측정가능
  • 원하는 픽셀 클릭만으로 포인트 높이 측정
  • 평면보정으로 기울어진 피사체도 측정 가능
  • 3D모델을 저장하여 언제든지 재측정 가능

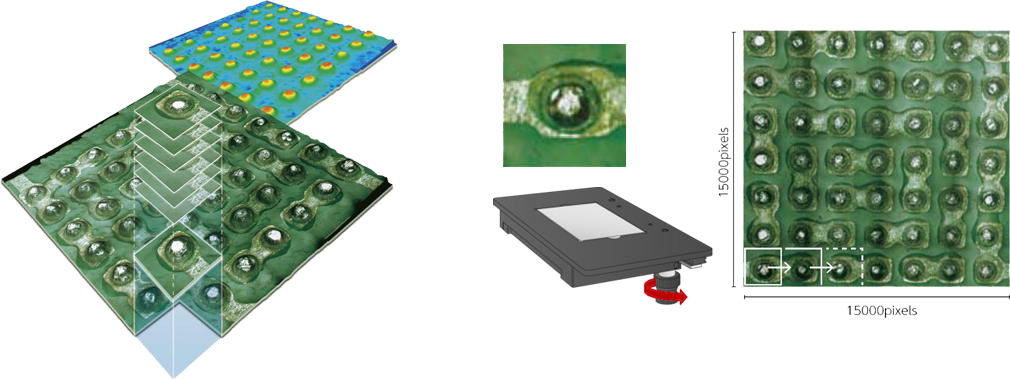

KH-8700 Real-time 2D&3D Tiling

렌즈의 시야을 뛰어넘는 강력한 파노라마 기능
  • Stage의 XY조작만으로 간단히 라이브 합성
  • 최대 15,000 x 15,000픽셀의 넓은 영역을 커버
  • 고배율로도 넓은 영역을 한번에 관찰 및 측정
  • 2D이미지는 물론, 3D 모델링도 적용가능
  • Auto Stage 적용시 보다 편리한 자동타일링 가능

KH-8700 Enhanced Digital Processing

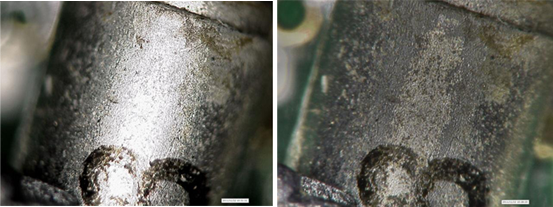

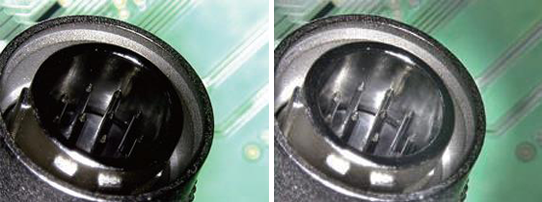

Anti-Halation
  • 난반사가 심하게 이루어 지는 부분의 이미지 정보를 재 해석하여 난반사를 최소화
  • 3D이미지 적용가능

High Dynamic Range
  • 노출범위가 다른 이미지의 어두운 부분과 밝은 부분을 동시에 보여주는 기능
  • 초고정밀의 관찰이나 해석에 용이함
  • 3D이미지 적용가능

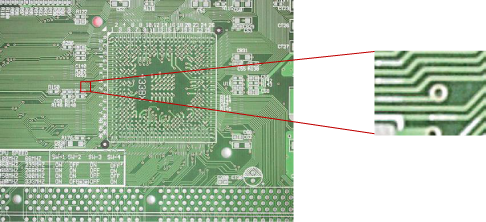

5천8백만 픽셀의 고해상도 이미지
  • 앨리어싱 노이즈 감소 기술로 디지털 줌에도 이미지 저하방지
  • 8800 x 6600의 최대해상도 이미지

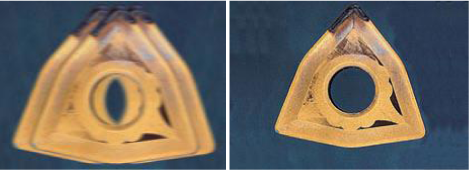

Anti-Vibration
  • 진동에 의한 미세한 잔상 처리 기술
  • 왜곡없는 이미지 구현 가능

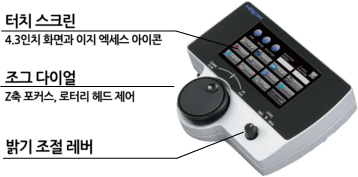

Remote Device로 보다 쉬운 운용
  • 4.3inch 터치스크린으로 편리한 조작
  • 셔터스피드, 카메라셋업, 캡쳐 등 지원
  • 조스 셔틀로 Z축, 로터리 헤드 제어

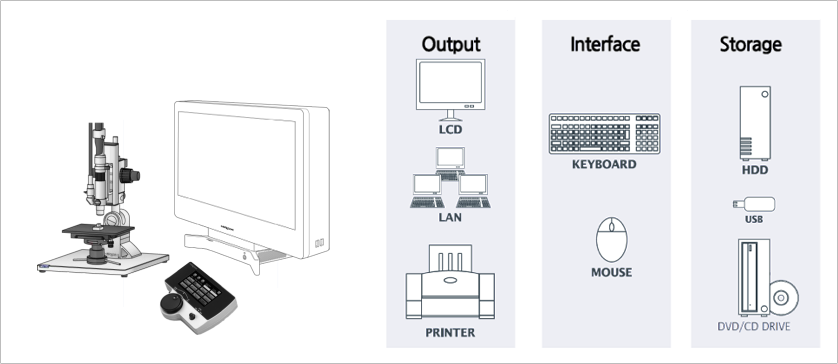

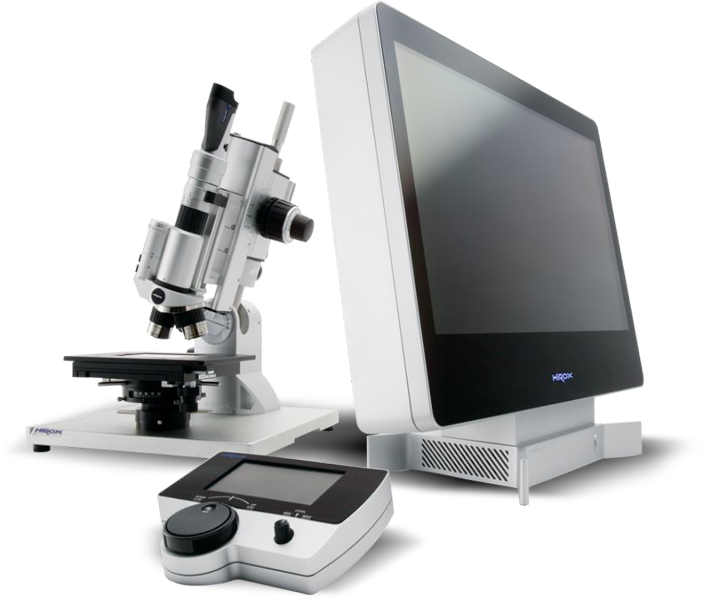

KH-8700 시스템 구성 및 기능

  • 조도측정
  • Auto Focus
  • ACS Function
  • 2D 측정 툴
  • 심도합성 및 3D 모델링
  • 3D 측정 쿨
  • 2D&3D 타일링
  • High Dynamic Range
  • Anti-Halation
  • Auto White Balance
  • 5천8백만 픽셀 고해상도 이미지
  • 고휘도LED 램프
